Seguridad de Redes#

Esta sección del curso se basará en decisiones de diseño, debilidades y vulnerabilidades de los protocolos de red más comunes: TCP e IPv4, con algunas menciones a ataques en mecanismos de conexión habituales para computadores personales, servidores y móviles (WiFi/Ethernet).

No definiremos muchos de los conceptos de Internet, porque asumimos que los vieron o los están viendo en el curso de Redes. Sí enlazaremos RFCs a algunas definiciones, pero si no lo hacemos, casi seguramente pueden buscar y encontrarán alguna definición.

👷 Pendiente: Agregar redes móviles, bluetooth, radiofrecuencia y otros protocolos inalámbricos (como Zigbee).

Antes de la Internet#

No conectamos todos los computadores del mundo entre sí como objetivo inicial. Si bien la necesidad de conectar computadores a distancias grandes ha existido desde los inicios del desarrollo de estas máquinas (como vimos en seguridad de Sist. Operativos), los primeros objetivos de interconexión eran bastante específicos:

• ARPANET: Advanced Research Projects Agency Network, una red de intercambio de paquetes creada en 1969 para usos militares del Depto. de Defensa de los Estados Unidos. Fue la primera en usar los protocolos TCP/IP que se usan hasta el día de hoy y con el tiempo fue transformándose en la red base para otras interconexiones de computadores (principalmente académicas).
• CSNET: Computer Science Network, precursora de NSFNET, creada en 1981 para permitir a instituciones académicas conectarse a redes sin necesitar realizar una solicitud de acceso a ARPANET.
• NSFNET: National Science Foundation Network, creada también por el gobierno de los Estados Unidos en 1985 a través de la NSF, reemplazando a la ARPANET como la red base de Internet.

A medida fueron desarrollándose protocolos estándar para realizar estas conexiones y cada vez más consumidores finales (personas y pequeñas empresas) pudieron optar al uso de esta tecnología, estas redes empezaron a interconectarse de forma orgánica, formando una gran red de redes: la Internet.

Si bien fue mucho después del inicio de desarrollo de la Internet en el mundo, en Chile tenemos un caso de red académica conocido denominado REUNA o Red Universitaria Nacional. Fue creada en 1994 con el objetivo de conectar entidades científicas, culturales y académicas del país. Es parte de RedCLARA, que conecta redes académicas latinoamericanas desde inicios de los años 2000.

Internet#

Como probablemente están viendo en el curso de Redes, Internet es un sistema global que interconecta redes de computadores entre sí, permitiendo la comunicación entre dispositivos conectados a ella.

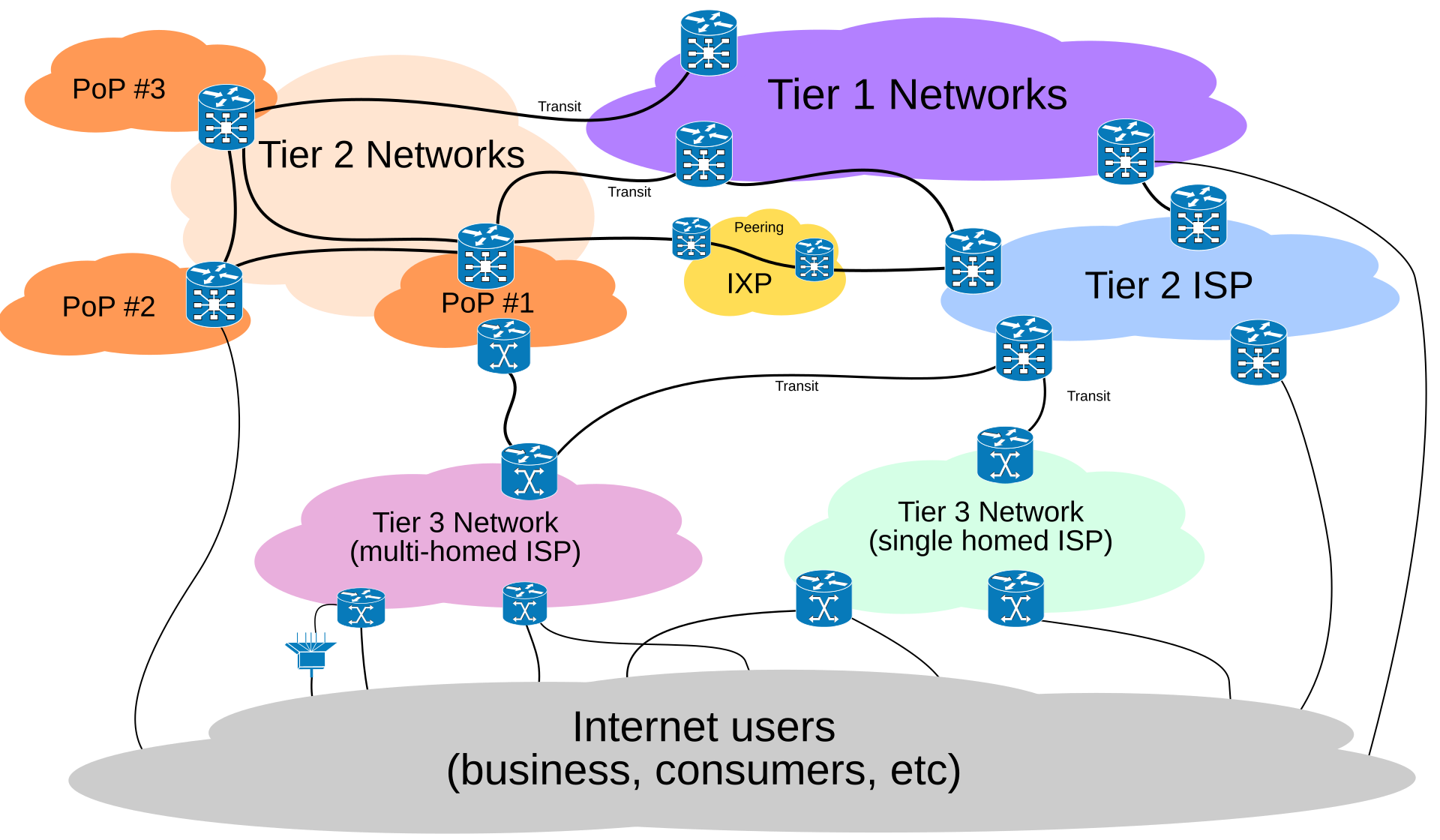

Una representación gráfica de cómo funciona la Internet, conectando muchas redes entre sí, se puede observar en la figura de Ludovic.ferre de Wikimedia Commons:

En esta figura, se observan las siguientes categorías de participantes:

• Usuarios de Internet (consumidores, negocios, etc): Puntos de inicio y de fin de las comunicaciones en Internet. Usan la infraestructura compuesta por las otras nubes de colores.
• Redes de nivel 3: Son las redes que administran los ISP (Proveedor de Servicios de Internet) que venden el servicio de Internet a personas y empresas. Pueden ser single homed (estar conectados a una sola red de nivel superior) o multi homed (estar conectados a dos o más redes de nivel superior)
• Redes de nivel 2 y nivel 1: Son redes que se conectan a otros ISP o redes de nivel 3 o 2. A mayor nivel, más alejadas están de los consumidores finales y más interconectadas están con otras redes.
• Puntos de Presencia (PoP): Ubicaciones físicas en las que las redes o ISPs poseen infraestructura usada para conectarse entre sí y con otras redes.
• Internet Exchange Points (IXPs): Son puntos que conectan dos o más redes de nivel 2 o nivel 1, administrados por entidades descentralizadas y generando rutas de conexión más rápidas, directas o resilientes.

Gran parte de la infraestructura de Internet depende de muchos cables submarinos, los que conectan una multitud de países y zonas geográficas. Puedes ver los cables existentes en la actualidad en esta página web.

Modelos OSI (Open Systems Interconnection) y de Internet#

La organización internacional de estandarización (ISO) creó un modelo conceptual de protocolos estándares que permiten que sistemas distintos, conectados por medios distintos, puedan comunicarse entre sí. Este modelo se llama Modelo OSI.

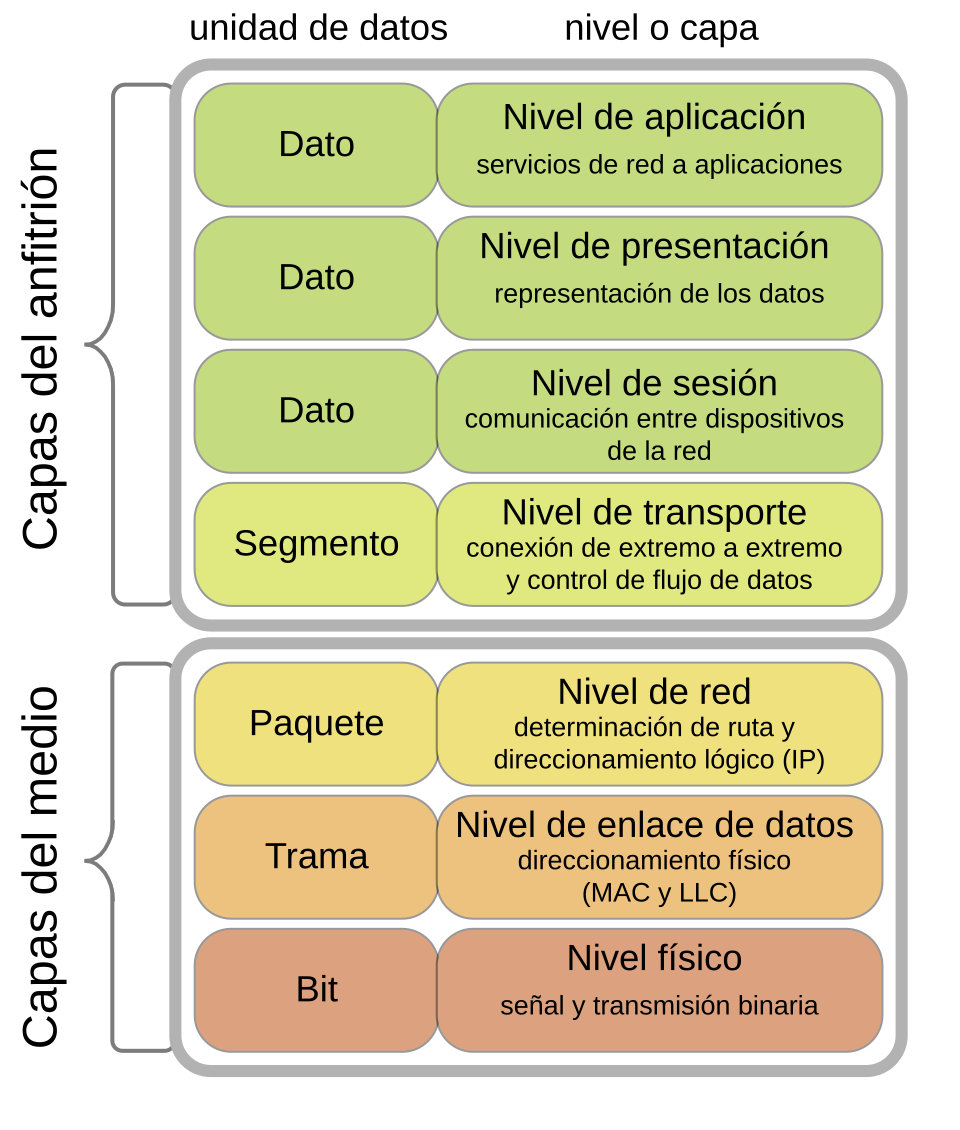

El siguiente diagrama muestra las 7 capas del modelo OSI.

Pero para nuestro caso de interés (Suite de protocolos de Internet, según el RFC1122) usaremos este diagrama de los usuarios de Wikipedia Cburnett y Kbrose que define 4 capas:

De abajo hacia arriba, las capas son:

• Capa de enlace: El formato usado para transmitir información a través del medio elegido. En esta capa viven los protocolos MAC (direcciones de tarjetas físicas) y ARP (¿Cómo conozco la dirección MAC a partir de una IP de la capa superior?). ¿Cómo se representan los bytes? ¿Cuándo considero que algo es un uno o un cero? ¿Hay algún mecanismo de corrección de errores frente a interferencia o a ataques?

  ¿Qué podría llegar a hacer en cada medio para modificar los mensajes enviados? ¿Tengo alguna forma de detectar en esta capa esas modificaciones?

• Capa de Internet: El mecanismo que define qué camino tomará un paquete desde un punto a otro. Acá viven IPv4 e IPv6.

  También IPv8 🙄, la razón por la que IETF tuvo que poner ese mensaje explicando que cualquiera puede enviar un draft a IETF y eso no significa apoyo de nadie. Por algún motivo, algunas personas se lo tomaron en serio y crearon una wiki y una página en muchos idiomas intentando explicar con IA generativa un protocolo creado con IA generativa (no sé por qué enlacé eso, no lo lean, por favor.)

• Capa de transporte: Capa que permite definir canales de comunicación específica entre aplicaciones. A veces integra mecanismos de control de flujo, control de congestión y estados de inicio y término de conexión (pero no es obligatorio que lo haga). En esta capa están definidos los protocolos TCP, UDP y QUIC.

• Capa de aplicación: Capa que define servicios específicos y cómo se comunican entre ellos. Comparado con la capa del modelo OSI, esta capa incluye sesión, presentación y aplicación.

Los datos viajan encapsulados en cada capa por una cabecera que ayuda a la capa correspondiente a hacer su trabajo. Esto se observa en el siguiente diagrama (creado colaborativamente por Kbrose y Cburnett)

Si bien no está en la suite de protocolos de Internet (o “Modelo de Internet”), creemos importante mencionar esta capa:

• Capa física: El medio por el que se transmiten los bits (cable de cobre, fibra óptica, espacio electromagnético, ¿luces?)

  ¿Hay medios más seguros o menos seguros? ¿Qué ventajas/desventajas tiene cada medio desde el punto de vista de ciberseguridad? ¿Quiénes pueden recibir la información en un medio específico?

Sistemas Autónomos#

Un sistema autónomo representa una de las muchas redes que integran Internet. Es identificado a través de un número asignado por su RIR (Regional Internet Registers, LACNIC es el de Latinoamérica), que a su vez recibe los bloques de números de IANA (Internet Assigned Numbers Authority). Un sistema autónomo posee asignado uno o más prefijos de IP bajo el control de uno o más operadores de red, pero representando una entidad o dominio administrativo específico.

La Red de Conectividad Segura del Estado tiene el ASN 17147. Algunos ISP tienen uno o más sistemas autónomos asignados. Esta es la información que se usa para geolocalizar las IP en algunos sistemas.

Los sistemas autónomos se comunican internamente con su propia infraestructura de seguridad y de ruteo, y se conectan entre ellos a través de IXPs. En Chile tenemos a PIT Chile, Patagonia IX y NAP Chile. Los IXP se conectan a otros IXP y permiten las comunicaciones entre distintas redes.

Los sistemas saben dónde mandar los paquetes usando el protocolo BGP.

VPNs#

Una VPN o red privada virtual es una conexión entre dispositivos que les permite enrutar tráfico como si estuvieran en la misma red interna, usando túneles cifrados y autenticados para ello.

Hay dos tipos de VPNs que se usan principalmente:

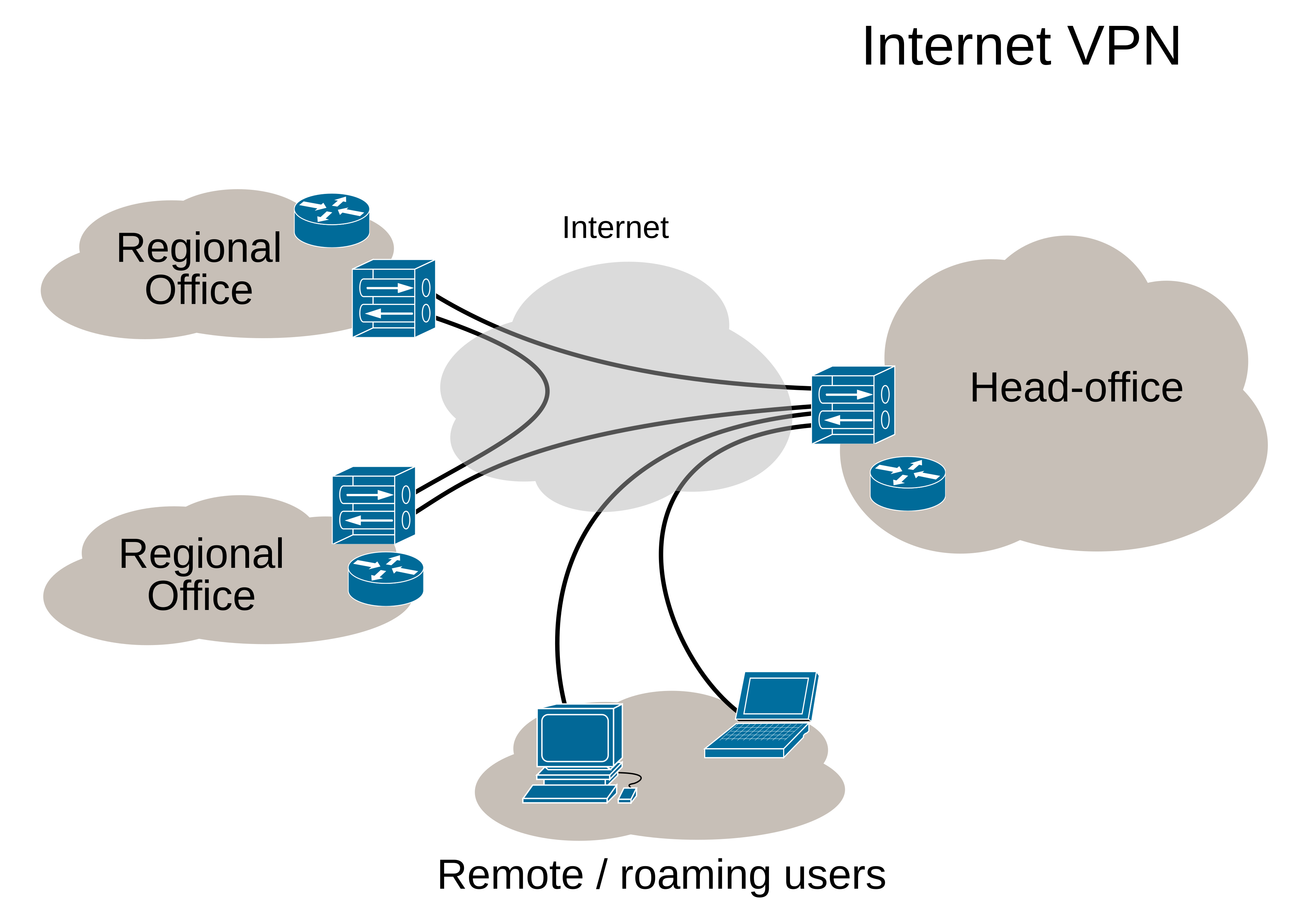

• VPN Site to Site: Pensada para conectar indefinidamente dos redes institucionales, permitiendo a todas las personas dentro de ellas con los privilegios necesarios para hacerlo enrutar mensajes entre ambas. Esta imagen de Ludovic.frere en Wikipedia muestra visualmente cómo funciona una VPN:



  Tanto otras oficinas como dispositivos de usuario pueden conectarse a la red interna de la oficina principal, sin necesidad de que existan cables físicos que conecten ambas redes.

• VPN de usuario: Suele usar un cliente de escritorio que permite conectarla, desconectarla y/o cambiar los puntos de salida (países, por ejemplo(.))

Qué no es una VPN#

Una VPN no hace automáticamente que todo el tráfico de red que genero sea anónimo, solo cambia en quién confío que no lo revelará:

• Sin VPN, es el ISP el que sabe dónde (A qué IPs) y cuándo te conectas.
• Con VPN, si se configura el ruteo completo a través de su infraestructura, el ISP verá solo que estás conectado continuamente al proveedor de VPN. Sin embargo, el proveedor de VPN sabrá en todo momento a qué te estás conectando.

Otras referencias interesantes#

• Internet Society Chile: Capítulo nacional de la Internet Society, ONG cuyo propósito es promover una Internet segura y abierta.
